产品描述
产品概述:
GGD型交流低压固定式开关柜适用于发电厂、变配电站、工矿企业等电力用户作为电流50HZ，额定工作电压380V，额定工作电流3150A的配电系统作为动力，照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级应广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好，电气方案灵活、组合方便，系列性、实用性强等特点。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》和GB7251《低压成套开关设备和控制设备》等标准。

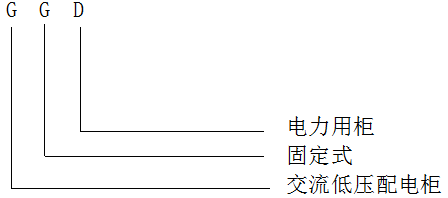

型号含义:
使用环境:
正常工作条件
1. 周围空气温度：上限 +40℃,下限 -25℃。
2. 海拔：设备安装场所的海拔高度1000~4000m。
3. 湿度
相对湿度：日平均值不大于95%;月平均值不大于90%。
水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。
4. 地震：地震烈度不超过8度。
5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6. 户内安装使用，无严重污秽及经常性的剧烈振动。
性能特点:
1、 GGD型交流低压开关柜的柜体采用通用柜的形式，构架用8MF(或8MF改)冷弯型钢局部焊接组装而成，构架上有E=20mm模数的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，又提高了工作效率;
2、 GGD柜设计时充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜使密封的柜体自下而上形成一个自然通风道，达到散热目的;
3、 根据用途可分为：电源进线柜、母线联络柜、馈电柜、电容补偿柜等;
4、 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整。
技术参数：
| 型号 | 额定电压 （A） |
额定电流 （A） |
额定短路开断电流 （KA） |
额定短时耐受电流 （IS）(KA) |
额定峰值耐受电流（KA） |
| GGD1 | 380 |
A 1000 |
15 | 15 | 30 |
|
B 600(630) |
|||||
|
C 400 |
|||||
| GGD2 | 380 |
A 1500(1600) |
30 | 30 | 63 |
|
B 1000 |
|||||
|
C 800 |
|||||
| GGD3 | 380 |
A 3150 |
50 | 50 | 105 |
|
B 2500 |
|||||
|
C 2000 |
