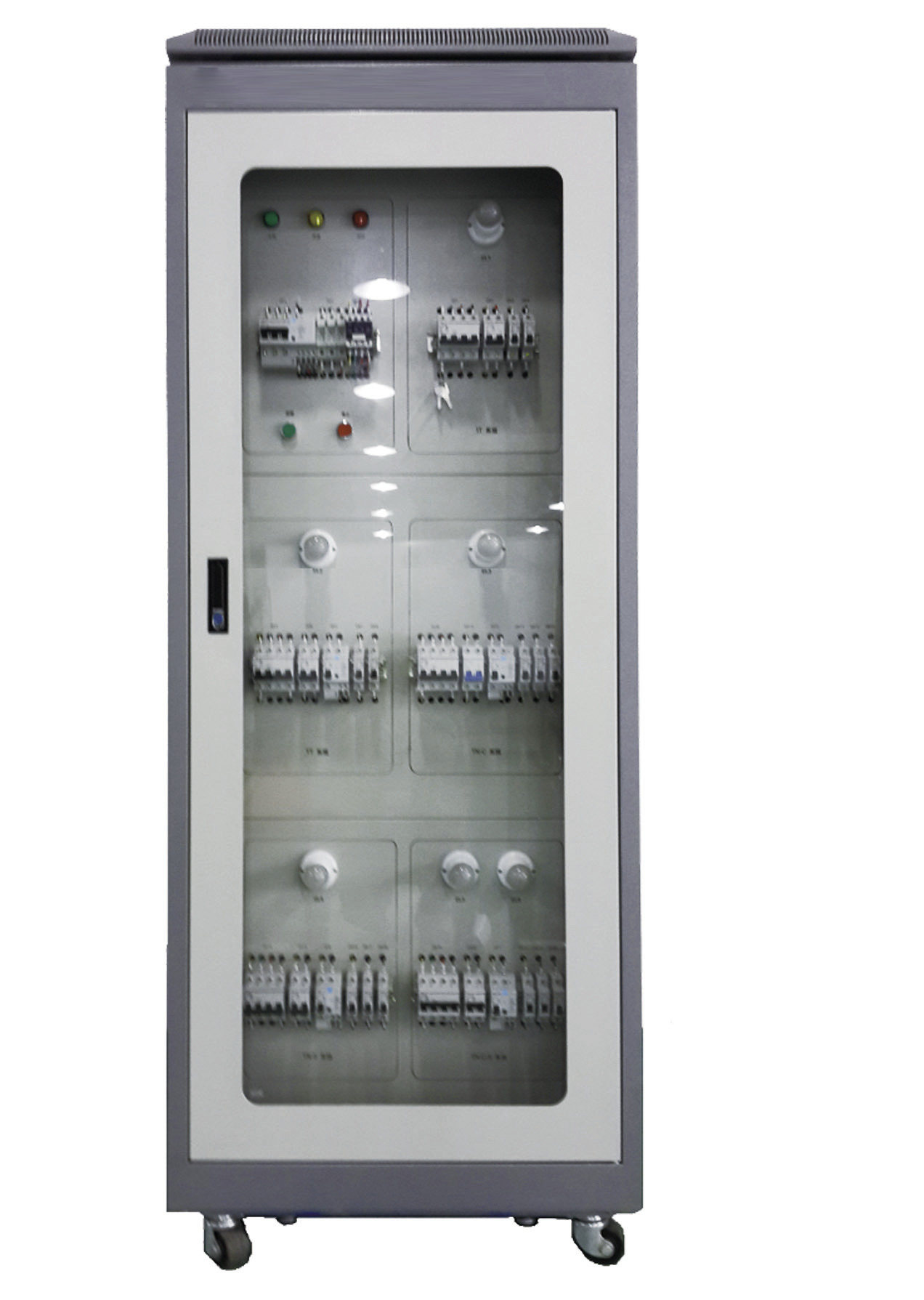

产品描述
使用环境:
正常工作条件
1. 周围空气温度：上限 +40℃,下限 -25℃。
2. 海拔：设备安装场所的海拔高度1000~4000m。
3. 湿度
相对湿度：日平均值不大于95%;月平均值不大于90%。
水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。
4. 地震：地震烈度不超过8度。
5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6. 户内安装使用，无严重污秽及经常性的剧烈振动。
性能特点：
1、柜体框架采用C型材冲压成型，全部结构件都经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺钉紧固连接成基本柜架，结构紧凑，可双面操作。
2、开关柜各功能室相互隔离，分为功能单元，母线室和电缆室，各室作用相互独立。
3、抽屉可设计为四分一、二分一、1、2、3五个标准抽屉单元，抽屉单元设有机械连锁装置，采用高强度阻燃型工程塑料组建，安全防护性高。
4、开关柜具有下出线、上出线两种方式。
技术参数：
|
项目名称 |
单位 |
数据 |
|
|
额定工作电压 |
V |
380/660 |
|
|
额定绝缘电压 |
V |
660 |
|
|
额定工作电流 |
水平母线 |
A |
630-5000 |
|
垂直母线 |
A |
630-2000 |
|
|
额定短时耐受电流 |
水平母线 |
（KA/1S） |
50-100/105-250 |
|
垂直母线 |
（KA/1s） |
60/130-150 |
|
|
外壳防护等级 |
|
IP |
IP40 |
|
外形尺寸 高x宽x深 |
|
mm |
2200X600(800,1000)X800（1000） |
