产品描述
产品概述：
GCS型低压抽出式开关柜是国家两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该设备于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。
本装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高、要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V(440V)、660V、额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

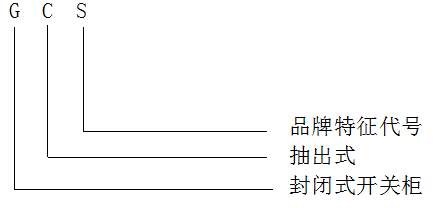

型号含义:
使用环境:
正常工作条件
1. 周围空气温度：上限 +40℃,下限 -25℃。
2. 海拔：设备安装场所的海拔高度1000~4000m。
3. 湿度
相对湿度：日平均值不大于95%;月平均值不大于90%。
水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。
4. 地震：地震烈度不超过8度。
5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6. 户内安装使用，无严重污秽及经常性的剧烈振动。
性能特点：
1、主构架采用8MF型钢组装而成，具有强度高，工艺性好，安装灵活方便等优点;
2、各功能室严格分开，其隔室主要分为：功能单元室，母线室，电缆室，各功能单元作用相对独立;
3、水平母线、垂直母线的短时耐受电流均达到80KA/1S，峰值耐受电流均达到176KA/0.1S，这一性能高于其它型开关柜;
4、抽屉分为1/2单元，1单元，2单元，3单元等不同尺寸;
5、抽屉尺寸仅高度和宽度变化，深度不变，同功能单元的抽屉互换性好;
6、抽屉单元设有机械连锁，具有分、合、试验、抽出等位置，标志明显，操作简单方便。
技术参数：
| 项目名称 | 单位 | 数据 | |
| 辅助电路额定电压 | （v） | 交流220、380（400） | |
| 额定频率 | （Hz） | 50 | |
| 额定绝缘电压 | （v） | 660 | |
| 额定电流（A） | 水平母线 | A | ≤4000 |
| 垂直母线（MCC） | A | 1000 | |
| 母线额定短时耐受电流 | （KA/1S） | 50 | |
| 母线额定峰值耐受电流 | （KA/0.1s） | 105 | |
| 工频试验电压 | 主电路 | V | 2500 |
| 辅助电路 | V | 2000 | |
| 母线 | 三相四线制 | A、B、C、N、PE | |
| 三相五线制 | A、B、C、N、PE | ||
| 防护等级 | IP | IP30 | |
