产品描述
产品概述：
ZW20AF-12户外柱上断路器(简称分界开关)为额定电压12KV，三相交流50Hz的户外配电设备。适用于户外柱上安装场合，具有手动、电动、自动操作功能(需配套控制器)，采用真空灭弧室和SF6气体做对地加强绝缘保护，主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护作用和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。
断路器符合GB/T 1984-2014、GB/T 11022-2011和IEC60056等技术标准。

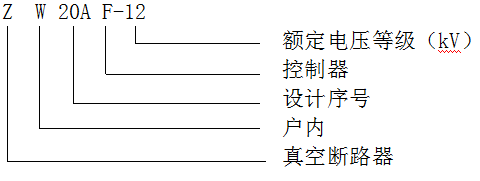

型号含义:
使用环境:
正常工作条件
1. 周围空气温度：上限 +40℃,下限 -40℃。
2. 海拔：设备安装场所的最大海拔高度3000m。
3. 湿度
相对湿度：日平均值不大于95%;月平均值不大于90%。
水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。
4. 地震：地震烈度不超过8度。
5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6. 无严重污秽及经常性的剧烈振动。
性能特点：
此开关可实现以下功能：速断保护、过流保护、三次重合闸、事件记录、防涌流保护、零序保护、实时时钟、重合闸后加速、实时状态查询、智能掌上电脑控制、本地/远程设置定制、故障主动上报、GSM短消息功能。
技术参数：
| 项目名称 | 单位 | 数据 | |
| 额定电压 | KV | 12 | |
| 额定频率 | Hz | 50 | |
| 额定电流 | A | 630 | |
| 额定短时开断电流 | KA | 20 | |
| 额定峰值耐受电流 | KA | 50 | |
| 额定短路耐受电流 | KA | 20 | |
| 额定短路关合电流 | KA | 50 | |
| 额定操作顺序 | 分-0.3S-合分-180S-合分 | ||
| 额定短路持续时间 | S | 4 | |
| 机械寿命 | 次 | 10000 | |
| 额定电流开断次数 | 次 | 10000 | |
| 额定短路开断次数 | 次 | 30 | |
| 工频耐压1min | （湿）相间，对地 | KV | 34 |
| （干）相间，对地/端口 | KV | 42/48 | |
| 雷电冲击耐受电压相间，对地/端口 | KV | 75/85 | |
| 二次回路1min工频耐压 | V | 2000 | |
