ZGS11（S13）系列组合式变压器（美式箱变）

ZGS11(S13)系列组合式变压器(又称美式箱变)，是在变压器基础上发展起来的一种新型变电设备。设置有低压侧电能计量、无功补偿、分路馈电，具有供电可靠性高、结构紧凑、安装灵活、操作方便、体积小、造价低等特点，分有终端/环网型等结构，广泛适用于住宅小区、商业中心、厂矿企业、机场、车站、医院、学校等公共场所。

所属分类：

智能产品

关键词：

变压器

在线留言

联系我们

产品描述

　　产品概述：

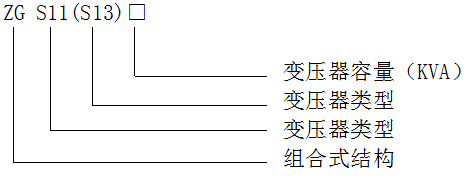

　　型号含义:

　　使用环境:

　　正常工作条件

　　1. 周围空气温度：上限 +40℃,下限 -25℃。

　　2. 海拔：设备安装场所的海拔高度1000~4000m。

　　3. 湿度

　　相对湿度：日平均值不大于95%;月平均值不大于90%。

　　水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。

　　4. 地震：地震烈度不超过8度。

　　5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

　　6. 无严重污秽及经常性的剧烈振动。

　　性能特点：

　　1、结构紧凑、体积小、安装方便、灵活;

　　2、全绝缘、全密封结构、安全可靠、免维护;

　　3、高压侧采用双熔器保护，其中插入式熔断器熔丝为双敏熔丝(温度、电流)、后备熔断器为限流熔断器;

　　4、高压进线采用电缆接插件结构，全绝缘、安全可靠、操作方便;

　　5、变压器为油浸式变压器，铁芯采用阶梯接缝工艺或巻鉄心工艺，噪声低、损耗低、抗短路和过载能力强。

　　技术参数：

项目名称	单位	数据
额定容量	KVA	80；100；160；200；315；400；500；630；800；1000；1250；
额定电压	KV	6；6.3；10；10.5；11
高压分接范围		±5% ；±2x2.5%
联结组别		Dyn11
工频耐压	KV	6KV级，25KV/1min ；10KV级，35KV/1min
冲击电压	KV	6KV级，60KV/BIL ；10KV级，75KV/BIL
后备保护熔断器	A	50；65；80；100；125；150；175
插入式熔断器	A	15；25；40；50；65；80；100；125；140
负荷开关	A	300；600	热稳定电流12.5KA 2S（环网）；16KA 1S（终端）
			动稳定电流31.5KA（环网）；40KA（终端）
环境温度	℃	-20℃~+40℃
油顶层温度	℃	＜85
噪声水平	dB	≤55
