YB-12系列预装式变压器（欧式箱变）

YB-12系列预装式变电站符合GB17467-1998《高低压预装式变电站》和IEC1330等标准,本系列变电站主要由外壳、变压器、低压和高压开关设备四部分组合而成的完善配电装置。由于它体积小，结构紧凑，占地面积小，便于搬迁，因而大大缩短了基建周期和减小了占地面积，也减少了基建费用。

所属分类：

智能产品

关键词：

变压器

在线留言

联系我们

产品描述

　　产品概述：

　　同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，随提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。箱变完成电能的交换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能，非常适用于农村、城镇、城市区域、建筑施工及工厂的配电。

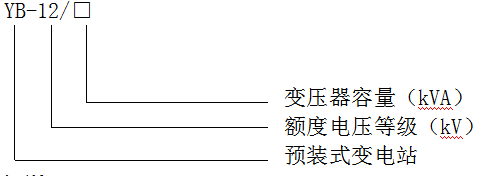

　　型号含义:

　　使用环境:

　　正常工作条件

　　1. 周围空气温度：上限 +40℃,下限 -25℃。

　　2. 海拔：设备安装场所的海拔高度1000~4000m。

　　3. 湿度

　　相对湿度：日平均值不大于95%;月平均值不大于90%。

　　水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。

　　4. 地震：地震烈度不超过8度。

　　5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

　　6. 无严重污秽及经常性的剧烈振动。

　　性能特点：

　　1、变电站的箱壳具有通风隔热、防小动物进入、维护方便等优点。有各种金属板、复合型板材和高强度的特种水泥板多种材料可供选择。变电站所有各种金属材料均经过表面防蚀处理，可以保证长时间不锈蚀。

　　2、高压侧一般采用真空负荷开关，真空断路器,六氟化硫(SF6)负荷开关，六氟化硫(SF6)断路器,并具有“五防”功能;变压器可采用油浸式变压器或干式变压器;低压侧采用各种框架式断路器，塑壳断路器，隔离开关电容器等开关元件。

　　3、变电站保护性能完善，有供用户选择的高低压计量和自动无功功率补偿装置。

　　4、变电站在正常使用条件下，可自然通风，如果用户要求可加装温控排风装置满足各种地区的要求，也可根据用户的要求加装加热器以满足高寒地区的特殊要求。

　　技术参数：

项目名称		单位	数据
高压部分	额定电压	KV	6/6.3/10/10.5
	额定频率	Hz	50
	最高工作电压	KV	6.9/11.5
	工频耐受电压（对地和相间/隔离断口）	KV	32/36 42/48
	雷电冲击耐压（对地和相间/隔离断口）	KV	60/70 75/85
	额定电流	A	400 630
	额定短时耐受电流	KA	12.5（2S） 16（2S）
	额定峰值耐受电流	KA	32.5 40
低压部分	额定电压	V	380 220
	主回路额定电流	A	100~3200
	额定短时耐受电流	KA	15 30
	额定峰值耐受电流	KA	30 63
	支路电流	A	10~800
	分支回路数	路	1~12
	补偿容量	Kvar	0~360
变压器部分	额定容量	KVA	50~2000
	短路阻抗	%	4 6
	分接范围		±2x2.5% ±5%
	连接组别		Dyn11 Yyn0
