产品描述
产品概述：
DFW-12(K)电缆分支箱分为普通不带开关型和带开关型的，广泛用于10KV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分接的主要电气设备。分支箱的电缆接头采用高等级绝缘的优质橡胶紧包覆绝缘，无裸露带电体;带开关的分支箱的开关均采用SF6绝缘负荷开关 。
DFW分支箱设计为户外免维护运行，安全可靠，其防护等级IP33～IP66，地下分接头可耐洪水淹浸。该产品广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程，可大大节省电气设备和电缆投资，提高供电可靠性。其连接方式简单、灵活、方便，带电部分为全绝缘、全密封结构，安全可靠。该产品广泛适用于商业中心、工业园区及城市人口密集区以及高温、严寒和粉尘地区使用。

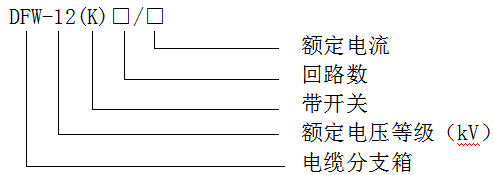

型号含义:
使用环境:
正常工作条件
1. 周围空气温度：上限 +40℃,下限 -25℃。
2. 海拔：设备安装场所的海拔高度1000~4000m。
3. 湿度
相对湿度：日平均值不大于95%;月平均值不大于90%。
水蒸气压：日平均值不大于2.2×10-3 MPa;月平均值不大于1.8×10-3 Mpa。
4. 地震：地震烈度不超过8度。
5. 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
6. 无严重污秽及经常性的剧烈振动。
性能特点：
1、 有不锈钢结构和钢板结构两种选择，外壳防撬防盗性能好;全密封、全绝缘、无外漏带电体、免维护。
2、 抗洪水浸泡、抗污秽、抗凝露、耐腐蚀，采用外半导电屏蔽层的复合型硅橡胶电缆接头，确保人身安全。
3、 体积小、安装方便、进出线灵活，可加装带电指示器、故障指示器，分支电缆可达6路。
4、 带开关型：可配置SF6负荷开关或SF6断路器，可配置电动操作机构，远程控制、RTU/FTU等配电自动化设备，并有多种环网配电组合方式。
5、 电缆插头采用欧式对接法，施工方便，带有屏蔽层，人体可触摸，确保人身安全。
技术参数：
| 项目名称 | 单位 | 数据 |
| 额定电压 | KV | 12 |
| 额定电流 | A | 630 |
| 额定热稳定电流（2S） | KA | 20 |
| 额定动稳定电流（峰值） | KA | 50 |
| 直流耐压（15min） | KV | 52 |
| 工频耐压（相间、相地） | KV | 45/1min |
| 雷电冲击耐压（相间、相地） | KV | 105 |
| 局部放电 | pC/KV | ≤10 |
| 回路电阻 | μΩ | ≤40 |
| 防护等级 | IP33 | |
| 使用环境温度 | ℃ | -50~+60 |
